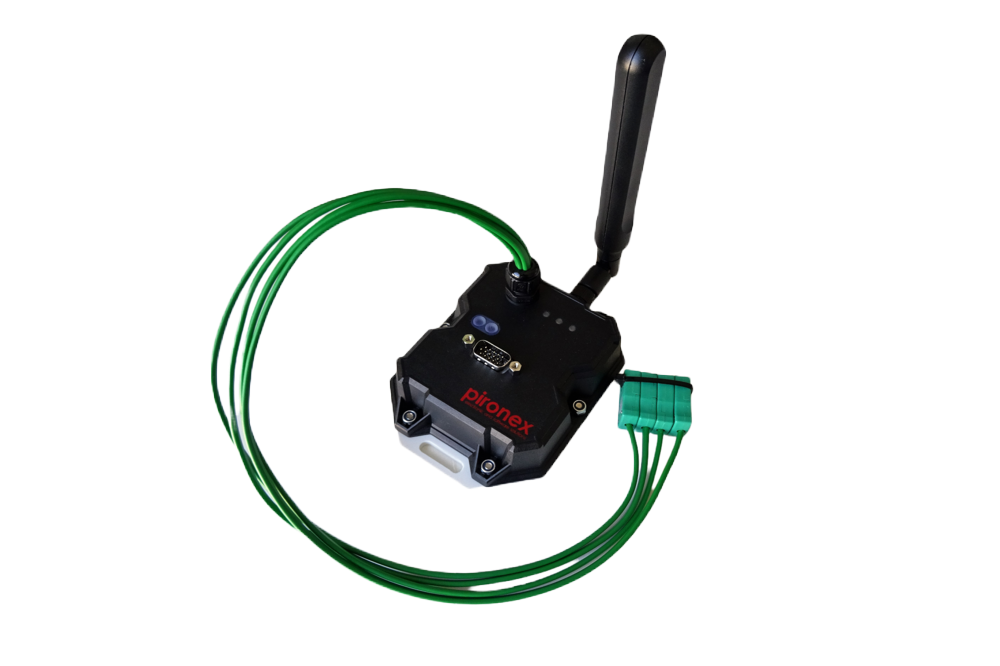

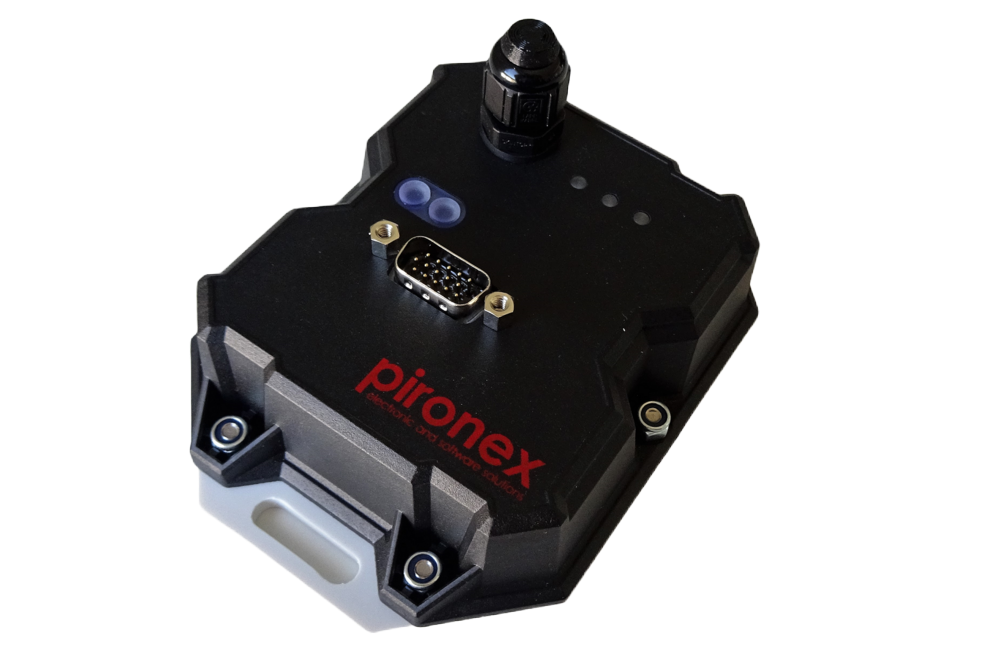

piSmart-Gateway-LC-2
Dual CAN Gateway
Gateway für mobile und stationäre Anwendungen(2x CAN-Bus, WLAN, GPS/A-GPS, 2G, LTE Cat 1, 4x Temperatursensoreingänge, analoge Eingänge, RTC, 6-Achsen IMU) - exkl. SIM- und SD-Karte
Dateninterface, Datenlogger oder Retrofit Module für Geräte, Maschinen, Fahrzeugen und Anlagen mit zwei CAN Bus Schnittstellen.
Systemlösungen:
https://idios-system.de/
https://pironex-iot.com
mit Erweiterungssteckverbinder für zusätzliche Funktionen
Beschreibung
Das piSmart-Gateway-LC2 eignet sich mit seinen zwei CAN Bus Schnittstellen für viele Anwendungen und ist mit einem zusätzlichen 2. CAN-Bus ausgestattet. Durch den Einsatz der GPS-Technik kann auch die Position der Fahrzeuge erfasst werden. Die Konfiguration der Geräte sowie der Zugriff auf die geloggten Datensätze erfolgt per Web-Portal. Als Datenformat setzen wir auf das MDF4-Format von ASAM, welches sehr hohe Flexibilität bietet und zudem auch in das Vector-ASCII-Format konvertiert werden kann. Unser neues modulares Gehäusekonzept ist durch die IP54-Konformität spritzwassergeschützt und dadurch für den Außeneinsatz geeignet.
Zusammenfassend bietet das piSmart-Gateway-LC2 folgende Vorteile:
- verfügt über 2 getrennte CAN Bus Schnittstellen
- nutzt eine verschlüsselte mobile Datenverbindung über LTE-CAT1 zur Erfassung der CAN-Daten im Feld
- erlaubt kontinuierliche Positionserfassung (GPS)
- bietet WLAN für lokale Datenübertragung
- ermöglicht Konfiguration über WLAN oder Mobilfunk
- ist an unsere Datenerfassungs-, Verwaltungs- und Analyseplattform https://pironex-iot.com/ angebunden
Das Gateway verfügt über ein präzises GPS-Tracking Modul und einem großen Speicher für das Zwischenspeichern der Positionsdaten. Das Gerät kommuniziert mit dem IoT-Portal www.pironex-iot.de.
Vorteile
Applikationen
Was ist besonders?
Technische Daten
Basis
|
Prozessor |
ESP32-S3-WROOM-1 Typ: Dual-Core 32-bit LX7 microprocessor Takt: bis zu 240 MHz |
|
Speicher |
SRAM: 520 KB SRAM, 16KB SRAM in RTC Flash: 16 MB, optional 4 MB oder 8 MB ROM: 384 KB ROM |
|
Spannungs- |
12V DC ±30% max. 48V |
|
Temperaturbereich |
mit externer Stromversorgung: -20 bis 40°C
|
|
Schnittstellen |
USB-C: für GSM Update Eingänge: 4x 0-10V analog Ausgänge: 1x Optokopplerrelais, 1x 5V analog |
Schnittstellen
|
USB-C |
for GSM Update |
|
Eingänge |
4x 0-10V analog |
|
Ausgänge |
1x 5V analog 1x Optokopplerrelais |
|
CAN-Bus |
zwei CAN Bus Schnittstellen bis zu 1MBit/s zweiter CAN-Kanal optional |
|
SIM |
SIM-Chip |
|
Mobilfunk |
LTE-Cat 1 (SIMCom A7672E) |
|
WLAN |
802.11 b/g/n, 2,4 GHz |
|
GNSS |
SimCom A7672 |
Weitere Eigenschaften
|
Sensoren |
Beschleunigungs-/Temperatursensor |
|
Schutzklasse |
IP 54 |
|
Sonstiges |
Buzzer 3x RGB-LEDs 1x Status-LED Charger Hardware Watchdog RTC Reset Taster, Wakeup Taster |
|
RTC |
Echtzeituhr |
|
SIM |
kundenspezifisch wählbar (embedded SIM-Chip oder Micro SIM-Karte) |
Software
|
Update |
FOTA CAN-Bootloader |
|
unterstützte |
Modbus CAN-Open SSH JSON MQTT AWS https CoAP |
|
Cloud |
pironex-IoT.de mit folgenden |
|
App |
native pironex-IoT-Apps für Android |
